手动刀型闸阀

1.   产品介绍：

Z73X/H手动刀型闸阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式手动刀型闸阀采用“U"型密封垫受力后易移位和变形，伞齿轮浆液阀介质外泄等缺点。

结构特点：

1、采用对夹式结构，体积小，重量轻。

2、完全敞开的通道，可以防止介质在阀内沉积。

3、闸板的外密封性是通过嵌在阀体内只有弹性的密封条来实现，并可借助螺钉，压板进行调整。

4、新研制的U型封存圈，可发保证阀门的良好密封性。

5、流阻小，安装装维修方便。

2.工作原理：

手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。

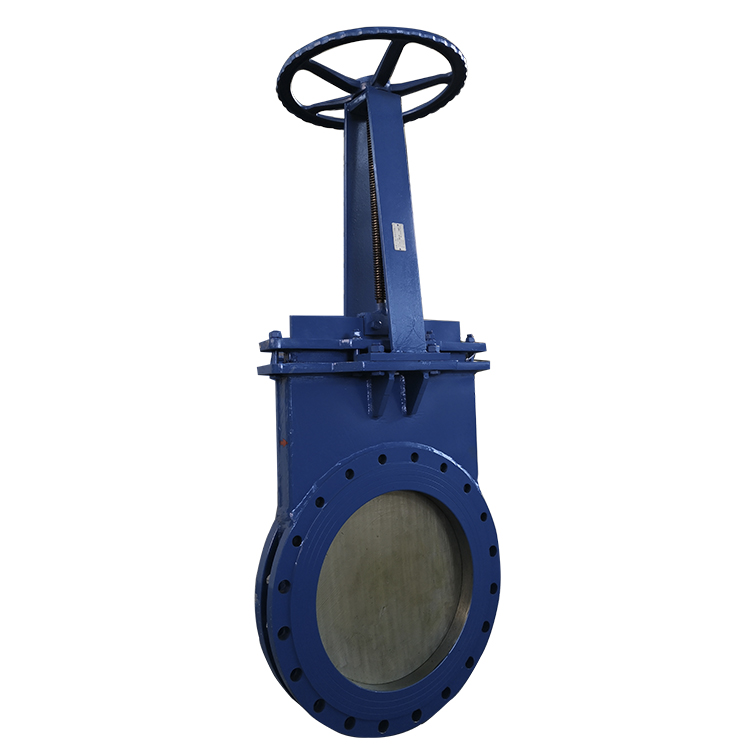

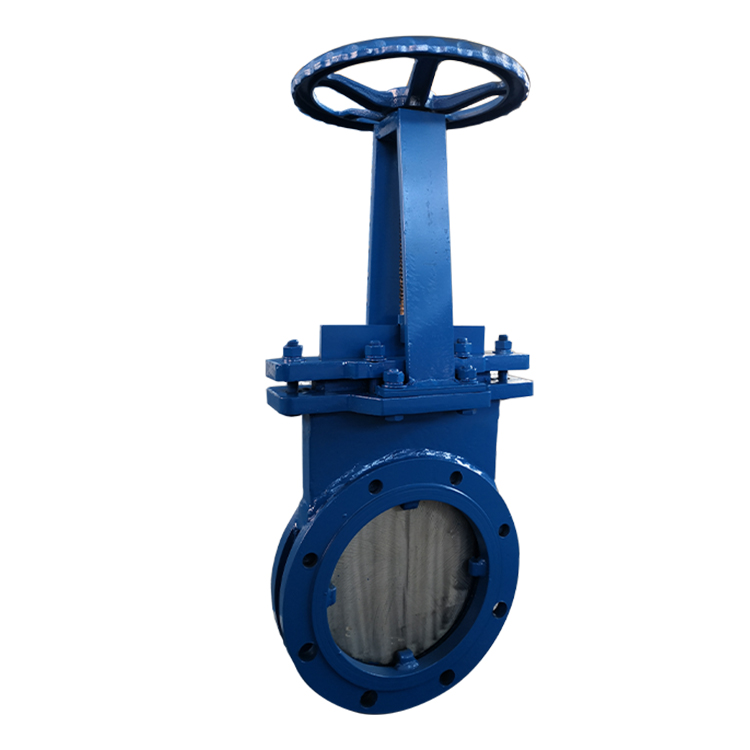

3.产品图片展示：
